GARMIN GHP Reactor 40 - Hydraulic / Smartpump Corepack

Náš najrešpektívnejší systém autopilotov na vode

• 9-osý referenčný systém riadenia polohy (AHRS) v pevnej sústave sa montuje v ľubovoľnej orientácii
• Minimálna chyba nadpisu, odchýlka kurzu, pohyb kormidla a spotreba energie s pohodlnejšou jazdu
• Minimálne uvedenie do prevádzky a kalibrácia
• Jedna kompaktná, bezkartáčová SmartPump sa hodí pre väčšinu hydraulicky riadených lodných aplikácií
• Patentovaná technológia Shadow Drive ™ vás udrží v riadení, aj keď je zapnutý autopilot

S kompletným balíkom určeným pre motorové člny a plachetníc, Garmin prináša modernej lodnej technológii pre vodáckú verejnosť, ktorá bola kedysi k dispozícii len pre komerčné lode. Séria autopilot reaktora 40 je jednoducho najrešpektívnejší systém autopilotov, ktorý sme kedy ponúkli. Vychutnajte si dokonalý výkon hydraulického autopilota, keď je spárovaný s univerzálnym SmartPumpom s vysokou spoľahlivosťou a vysokou spoľahlivosťou.

9-osová AHRS v tuhom stave

Vďaka pokročilému 9-osému AHRS v pevnom stave môžete reaktor 40 umiestniť takmer kdekoľvek a v akejkoľvek orientácii. Navyše tento nový systém výrazne minimalizuje chyby v záhlaví, odchýlku kurzu, pohyb smerom k smeru jazdy a spotrebu energie a súčasne poskytuje pohodlnú jazdu pre všetkých na palube.

Reaguje na podmienky

Tento úžasný autopilot skutočne reaguje na more, aby vás držal. Dokonca aj vtedy, keď je loď naklonená a valcovaná, môžete si byť istí, že autopilot Reactor 40 vás udrží na požadovanom kurze.

Minimálne uvedenie do prevádzky a kalibrácia

Všetky autopiloty vyžadujú uvedenie do prevádzky a kalibráciu - všetky z nich. Vieme, že sa chcete dostať na vodu, a preto sme tento proces čo najrýchlejšie a najjednoduchšie. To je jednoduchá sila.

Plná integrácia s mapami Garmin Chartplotters

Máte plnú kontrolu nad reaktorom 40 z displeja chartplotter. V kombinácii s kompatibilným mapovýmprístrojom Garmin v sieti a grafmi BlueChart® g2 Vision® si môžete vychutnať doplnkové funkcie, ako je Auto Guidance?, ktoré automaticky riadia cesty GPS.

Jedna SmartPump je jednoduché riešenie

Autopilot s reaktormi 40 so systémom SmartPump skončí s odhadnutím toho, ktorá veľkosť čerpadla bude fungovať s vašou konkrétnou loďou. Jedna SmartPump funguje pre väčšinu lodí; pre optimálnu kontrolu a spoľahlivosť viete, že máte správne čerpadlo pre vašu loď. Okrem toho získate úplnú kontrolu v menšej veľkosti s lepším tepelným výkonom, vyššou spoľahlivosťou a nižšou spotrebou energie. Obsahuje aj farebne označené konektory, ktoré umožňujú veľmi jednoduchú inštaláciu. Docela chytrý.

Obmedzte maximálny prietok

Reaktor 40 so systémom SmartPump automaticky nastaví maximálny prietok pre konkrétnu loď od 0 do 2,4 l za minútu. Používa tiež bezkartáčový motor, ktorý zvyšuje spoľahlivosť, dlhšiu životnosť čerpadla, zníženú spotrebu energie, tichú prevádzku, menší balík, zlepšenie tepelného výkonu a vyššiu účinnosť.

Odstráňte riziko kormidla "Hard Over"

Autopilot reaktora 40 SmartPump je kompletný autopilotový balík. SmartPump je 1 integrovaná jednotka pozostávajúca z obvodu motorového pohonu s čerpadlom v jedinej zostave. Vybavený inteligentnou technológiou rýchlosti kormidlovania (IRRT), spomaľuje rýchlosť kormidla, keď je plavidlo pri vysokých rýchlostiach a zrýchľuje rýchlosť kormidla, keď je plavidlo na nižších rýchlostiach, aby poskytlo optimálny výkon a bezpečnosť za všetkých podmienok. Bezkartáčová jednotka motora eliminuje riziko "tvrdého" kormidla v dôsledku zlyhania hardvéru alebo softvéru.

Užite si dlhší trvajúci systém

Prostriedky na plavbu sú náročné, najmä na morských vodách. Takže náš SmartPump je chránený pred prvkami. SmartPump je vyrobený z antikoróznych komponentov, vrátane oceľových dielov z eloxovaného hliníka a niklu.

Zažite pokročilú technológiu Autopilot

S reaktorom 40 so systémom SmartPump na palube vašej lode môžete ovládať kdekoľvek na lodi. Okrem toho, že udržiava svoj smer v prakticky všetkých poveternostných a vetrom podmienkach, môže systém hladko vykonávať rôzne predprogramované trollingové a vyhľadávacie postupy. Vďaka kompatibilnému chartplotteru v sieti Garmin a grafom BlueChart g2 Vision (predávaným samostatne) získate doplnkové funkcie, ako je Auto Guidance?, ktoré automaticky riadia cesty GPS.

Zostaňte v režime ovládania pomocou technológie Shadow Drive

Reaktor 40 s funkciou SmartPump je vybavený patentovanou technológiou Shadow Drive. To vám dáva istotu, že viete, že udržujete kontrolu, aj keď je zapnutý autopilot. Systém Shadow Drive automaticky odpojí autopilot, ak je kormidlová časť otočená, čo vám umožňuje slobodne manévrovať loď. Autopilot sa automaticky zapne, keď držíte stabilný kurz.

Pripojte sa k sieťovým zariadeniam

Autopilot Reactor 40 so systémom SmartPump pre hydraulicky ovládané plavidlá je ovládaný pomocou až 3 riadiacich jednotiek GHC ™. GHC komunikuje s autopilotným systémom prostredníctvom vašej siete NMEA 2000®, takže údaje o hlavičke autopilota môžu byť ľahko zdieľané s inými zariadeniami. To umožňuje MARPA a prekrytie grafu pri pripojení k Garmin chartplotteru. Je k dispozícii aj voliteľné ručné bezdrôtové diaľkové ovládanie; Pre najvyššiu možnú mieru pohodlia však kontrolujte GHC pomocou kompatibilného  inteligentného multimediálneho prístroja quatix® 3 alebo quatix 5 .

Pridajte ešte viac pokoja mysle

Pridajte voliteľný   senzor spätnej väzby smerového kormidla GRF ™ 10 a môžete ďalej zvyšovať výkon vášho autopilota Reactor 40 s SmartPump.

1 Automatické usmerňovanie slúži len na účely plánovania a nenahrádza bezpečné navigačné operácie.

Špecifikácie SmartPump

• Rozmery (V x Š x H): 7 3/4 "x 7 1/2" x 9 5/8 "(197 mm x 190 mm x 244 mm)
• Hmotnosť: 7,5 kg
• Rozsah teplôt: od -15 ° C do 55 ° C
• Materiál: Elektronická riadiaca jednotka (ECU) - plne utesnená hliníková zliatina; držiak - uhlíková oceľ; potrubie - hliníková zliatina; motor - zliatina hliníka
• Dĺžka napájacieho kábla: 9 ft (2,7 m)
• Príkon: 11,5-30 Vdc
• Poistka: 40 A, blade-type
• Hlavné využitie napájania: pohotovostný režim - menej ako 1 A; zapnuté - 5-10 A; vrchol - 34 A
• Prietok: Konfigurovateľný od 0 do 2,4 L za minútu
• Kompatibilné s veľkosťou valcov riadenia od 4-24 cu in; 7-sekundový zámok, ktorý zablokuje až 17 palcov

Špecifikácie CCU

• Rozmery: 3 priemer 19/32 "(91,4 mm)
• Hmotnosť: 159 g (5,6 oz)
• Rozsah teplôt: od -15 ° C do 55 ° C
• Materiál puzdra: Plne upečený, vysoko nárazový plast, vodotesný podľa noriem IEC 529 IPX7
• Dĺžka kábla CCU: 9,5 ft (3 m)
• NMEA 2000 napájací vstup: 9-16 V
• NMEA 2000 LEN: 3 (150 mA)

GHC 20 Špecifikácie

Rozmery jednotky, Š x VxD: 4,3 x 4,4 x 1,9 palca (10,9 x 11,2 x 4,8 cm)

Rozlíšenie displeja, WxH: 320 x 240 pixelov

Typ displeja: Farebný LCD displej QVGA

Výstup NMEA: NMEA 0183, NMEA 2000®

Napájacie napätie: napájané zbernicou NMEA 2000, 9-16 VDC, jednotky pracujú až do 32 VDC

Prevádzková teplota: -15 ° C až 70 ° C (5 ° F až 158 ° F)

Maximálna spotreba energie: 3W

Uhol zobrazenia: 170 °

Jas: 1200 cd / m2 (NIT)

Hodnotenie vody: IPX7

NMEA 2000 LEN (počet ekvivalentov zaťaženia): 7 (350 mA pri 9VDC)

Bzučiak / špecifikácie alarmu

• Rozmery (L × Priemer): 29/32 "× 1,0" (23 mm × 25 mm)
• Hmotnosť: 2,4 oz (68 g)
• Rozsah teplôt: od -15 ° C do 55 ° C)
• Dĺžka kábla: 10 stôp (3,0 m)

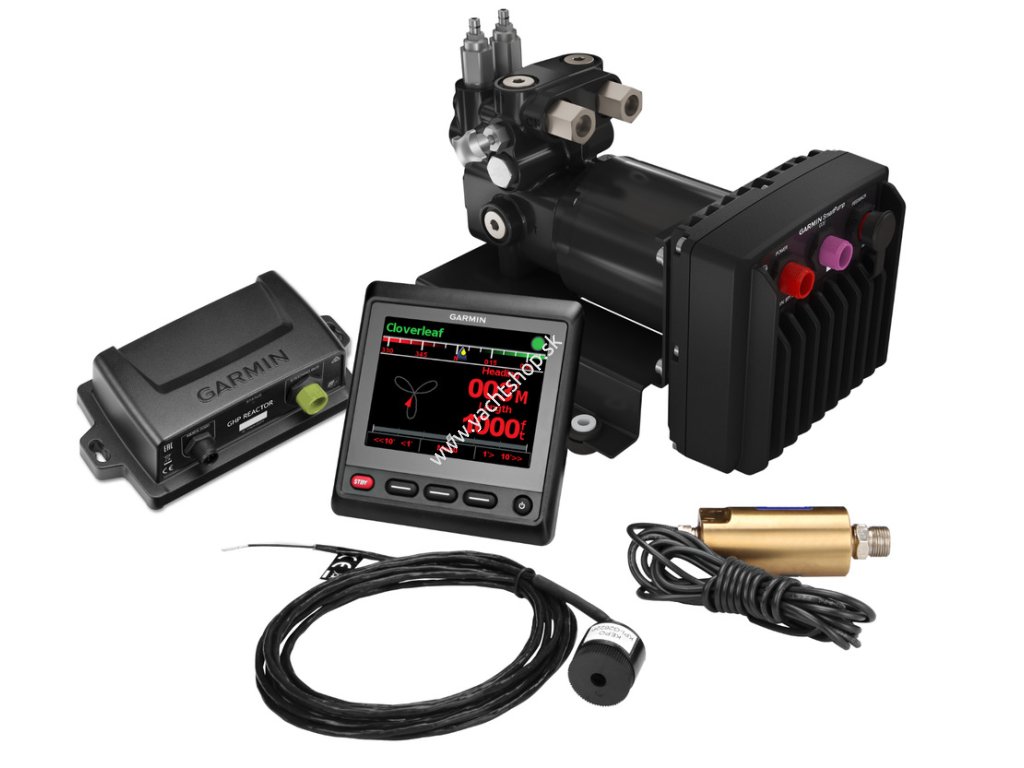

Obsah balenia:

• SmartPump
• Reaktor 40 CCU (kurzová počítačová jednotka)
• GHC ™ 20 ovládač riadenia displeja
• Elektrický kábel ECU (elektronická riadiaca jednotka)
• Prepojte kábel
• Tieňová jednotka
• bzučiak
• Dolné káble NMEA 2000® (2 metre)
• Sieťový kábel NMEA 2000
• T-konektory NMEA 2000
• Mužské a ženské terminátory
• dokumentácia

GHC 10 helm control display
ECU electronic control unit
CCU course compas unit
Shadow drive
CCU compas unit /ECU interconnect cable
Buzzer
ECU power cable
NMEA 2000 drop cable
NMEA 2000 T-connector
