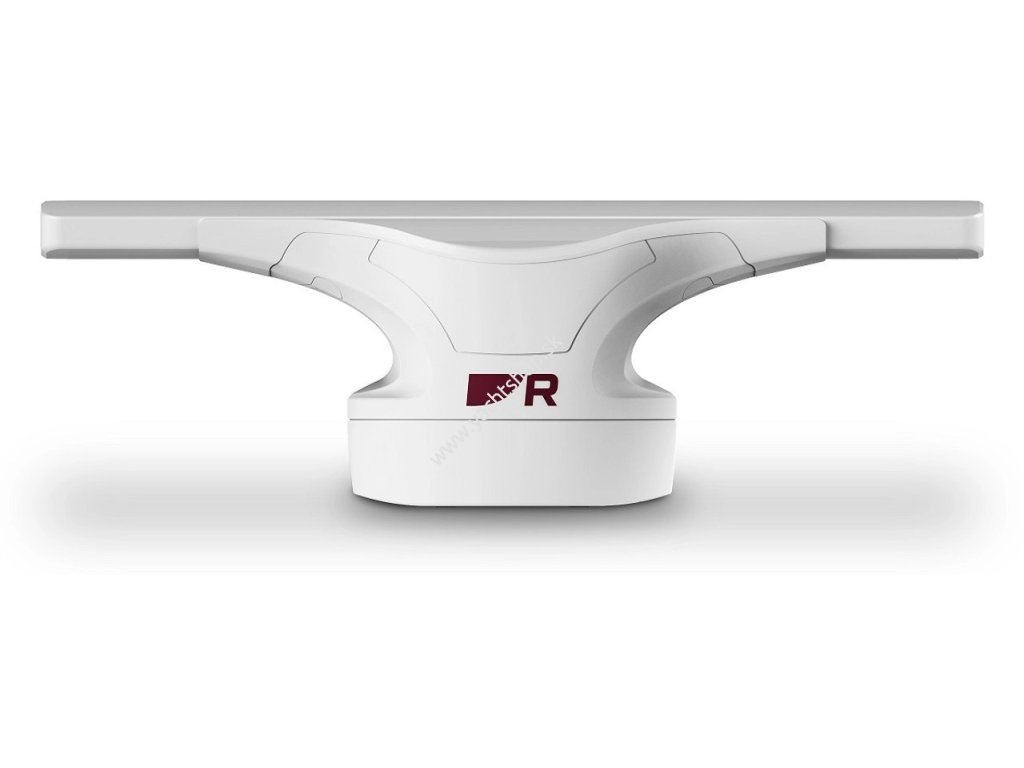

RAYMARINE RADAR CYCLONE 3FT OPEN ARRAY PACK CYCLONE MODEL LINE UP MODELOVÁ ZOSTAVA CYKLÓNU v dĺžke poľa 3 stopy
Kód: T70491Podrobný popis
MODELOVÁ ZOSTAVA CYKLÓNU
Zvoľte Cyclone v dĺžkach poľa 3, 4 a 6 stôp
55W otvorené pole s technológiou CHIRP Pulse Compression
ZDROJE CYKLÓNU 55 WATT S OTVORENÝM POĽOM
GENERAL
| GENERÁL | |
|---|---|
| Veľkosť antény |
3/4/6 Foot Array |
| Mierka maximálneho rozsahu |
72 Nm |
| Rýchlosť rotácie |
12/24/36/48/60 ot./min |
| Čas spustenia |
40 sekúnd |
| Pohotovostný režim na prenos |
Menej ako 5 sekúnd |
| Pripojenie napájania |
1x napájací konektor |
| Dátové pripojenie |
1x RayNet konektor |
| Frekvencia vysielača |
9370, 9400, 9430 MHz (voliteľné používateľom) |
| Charakteristika prijímača |
Lineárne |
| Hluk prijímača |
Menej ako 5 dB |
MOC
| MOC | |
|---|---|
| Špičkový výstupný výkon |
55 W |
| Napájacie napätie (pomocou VCM100) |
Nominálne: 12 V dc alebo 24 V dc Minimálne: 10,2 V dc Maximálne: 31,2 V dc |
| Spotreba energie (typická) |
70 W |
| Spotreba energie (max.) |
170 W |
| Spotreba energie (pohotovostný režim) |
30 W |
ANTÉNA / LÚČ
| ANTÉNA / LÚČ | |
|---|---|
| Šírka lúča (vertikálna) |
25° |
| Šírka lúča (horizontálna) |
2,83° |
| Polarizácia |
Horizontálne |
| Dĺžka |
1031 mm / 40,59 palca |
| Hmotnosť |
7 kg / 15,4 lb |
PODSTAVEC
| PODSTAVEC | |
|---|---|
| Rozmery |
388 mm x 360 mm x 335 mm / 15,27 palca x 14,17 palca x 13,18 palca (do hornej časti antény) |
| Hmotnosť |
16 kg |
ENVIROMENTÁLNE
| ENVIRONMENTÁLNE | |
|---|---|
| Hodnotenie vodotesnosti |
IPX6 |
| Rozsah prevádzkových teplôt |
-25 °C až +55 °C (-13 °F až 131 °F) |
| Vlhkosť |
Až 93 % pri 40 °C (104 °F) |
| Maximálna rýchlosť vetra |
100 kts |
ARPA
| ARPA | |
|---|---|
| Sledovanie cieľa |
Sledovanie 50 simultánnych cieľov ARPA. |
ZHODA
| ZHODA | |
|---|---|
| Normy (Kanada) |
RSS138 Iss. 1, Certifikát o technickom prevzatí, Cyklón: IC:4069B-953LPSSR, Cyklón Pro: IC:4069B-953MPSSR |
| Normy (Európska únia a EZVO) |
Smernica o rádiových zariadeniach 2014/53/EÚ, vlastné vyhlásenie |
| Normy (Austrália / Nový Zéland) |
Vyhlásenie o zhode ACMA, úroveň zhody 3 |
| Normy (USA) |
47CFR časť 80, osvedčenie o schválení, cyklón: FCC ID: PJ5-953LPSSR, cyklón Pro: FCC ID: PJ5-953MPSSR |
PRIJÍMAČ
| PRIJÍMAČ | |
|---|---|
| Charakteristika prijímača |
Lineárne |
| Hluk prijímača |
Menej ako 5 dB |
FIZICKÉ (ANTÉNA)
| FYZICKÉ (ANTÉNA) | |
|---|---|
| Rozmery |
Dĺžka 3 nožnej antény: 1031 mm (40,5 palcov) Dĺžka 4 nožnej antény: 1336 mm (52,59 palcov) Dĺžka 6 nožnej antény: 1945 mm (76,57 palca) |
| Hmotnosť |
Hmotnosť 3 nožnej antény: 7 kg (15,43 libier) Hmotnosť 4 nožnej antény: 9 kg (19,84 lns) Hmotnosť 6 nožnej antény: 12 kg (26,45 libier) |
ANTÉNA
| ANTÉNA | |
|---|---|
| Polarizácia |
Horizontálne |
| Šírka lúča (vertikálna) |
25° |
| Rýchlosť rotácie |
12 RPM / 24 RPM / 36 RPM / 48 RPM / 60 RPM |
| Šírka lúča (horizontálna) |
3 nožná anténa: 2,83° 4 nožná anténa: 1,99° 6 Nožná anténa1,32° |
VYSIELAČ
| VYSIELAČ | |
|---|---|
| Frekvencia vysielača |
9370, 9400, 9430 MHz (voliteľné používateľom) |
| Špičkový výstupný výkon |
55 W |
| Špičkový výstupný výkon |
110 W |
FIZYCKÝ (PODSTAVEC)
| FYZICKÝ (PODSTAVEC) | |
|---|---|
| Rozmery |
388 mm x 360 mm x 335 mm (k hornej časti antény) |
| Hmotnosť |
16 kg |
SPOJENIA
| SPOJENIA | |
|---|---|
| Dátové pripojenie |
1x RayNet konektor |
| Pripojenie napájania |
1x napájací konektor |
ČO JE V KRABICI ?
| 1 |
Radarový podstavec |
| 2 |
Svorník M10 x 4 |
| 3 |
Matica M10 x8 |
| 4 |
Pružinová podložka M10 x4 |
| 5 |
M10 hladká podložka x4 |
| 6 |
Tesnenie kábla |
| 7 |
Montážna šablóna |
| 8 |
Radarový dátový kábel |
| 9 |
Napájací kábel |
Časti dielov systému na objednávku (E70620, E70628, E70630, E70629)
