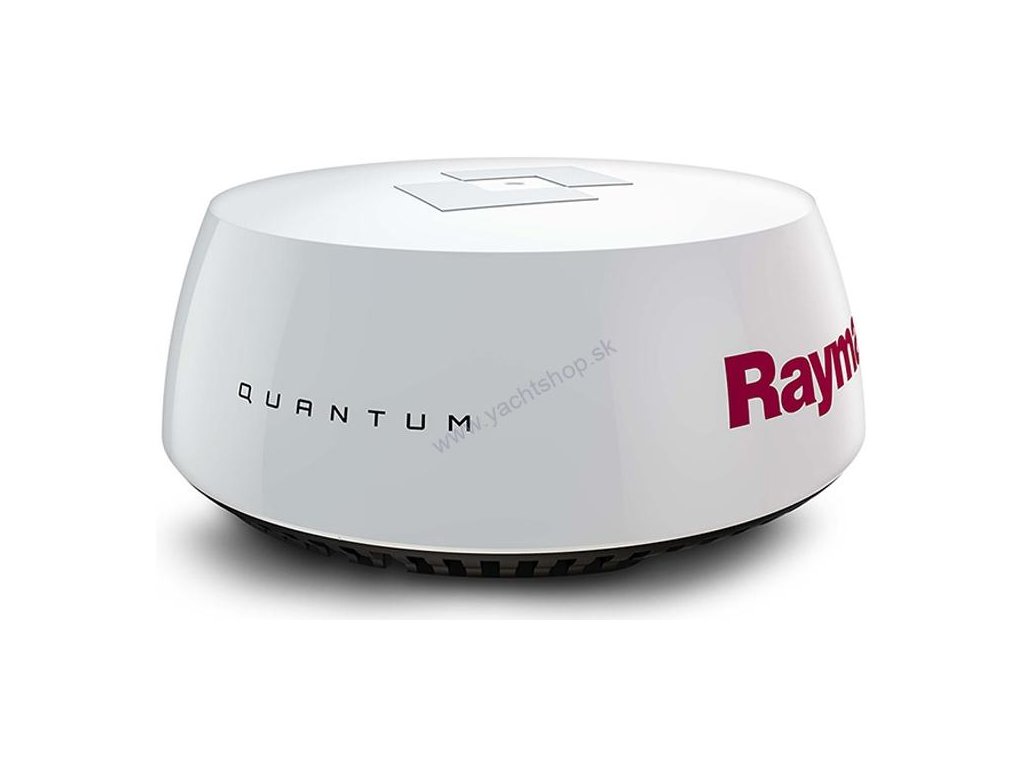

RAYMARINE RADAR QUANTUM Q24C s 10 m napájacím káblom a 10 m dátovým káblom
Kód: E70243Podrobný popis
KĽÚČOVÉ VLASTNOSTI
- Vynikajúca detekcia krátkeho dosahu a vylepšené detaily cieľa s minimálnym dosahom 18' (6m).
- Pulzná kompresia CHIRP zaisťuje, že každý cieľ dosiahne viac energie, čo vedie k vynikajúcemu zobrazovaniu na veľké vzdialenosti

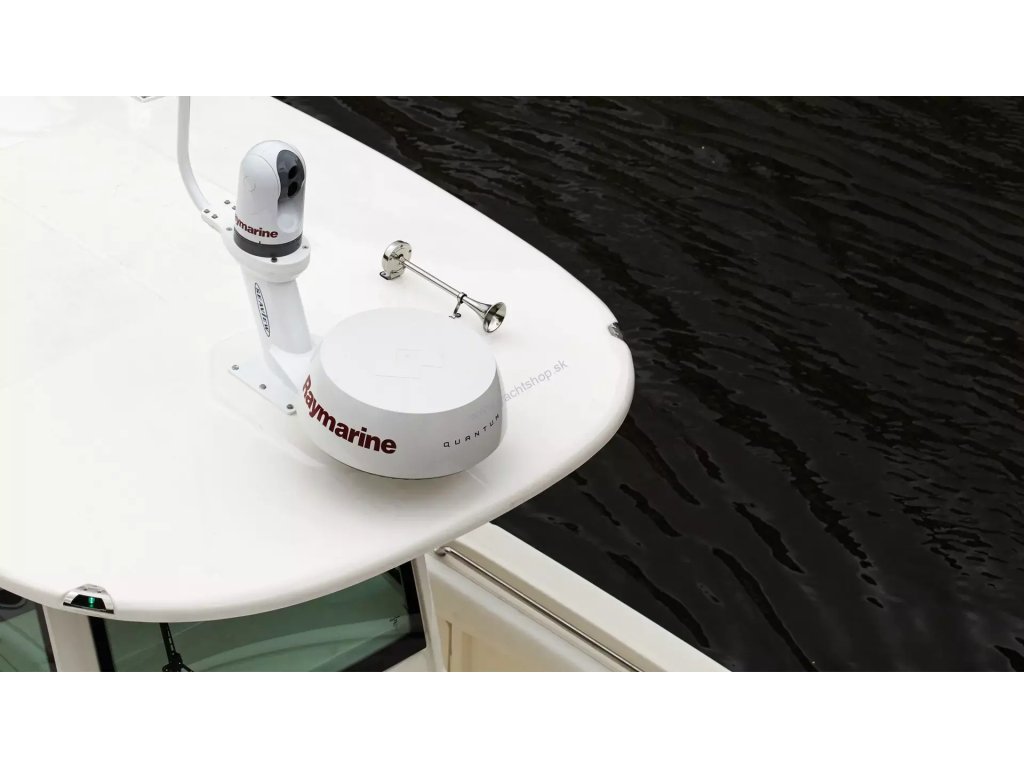

- Široké využitie, Quantum je ideálny pre plachetnice, RIB a menšie motorové člny

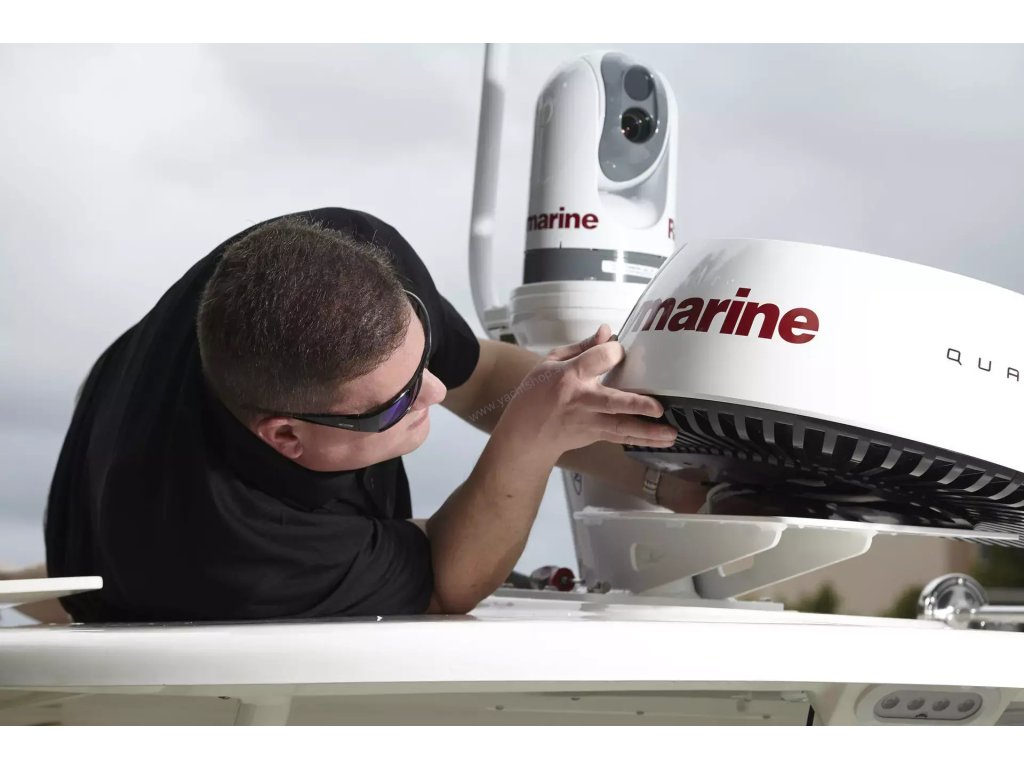

- Zjednodušená inštalácia a možnosť využitia existujúcich káblov (s adaptérom), ak sa používa ako upgrade
MODELOVÁ RADA QUANTUM Q24C
E70210 - s 10 metrovým napájacím káblom
E70243 - s 10 metrovým napájacím káblom a 10 metrovým dátovým káblom
E70266 - s 15 metrovým napájacím káblom a 15 metrovým dátovým káblom
| VŠEOBECNÉ ŠPECIFIKÁCIE | |
|---|---|
| Rozmery: Priemer | Výška |
541,0 mm | 209,5 mm |
| Hmotnosť |
5,6 kg |
| Napájacie napätie |
Buď 12 V dc alebo 24 V dc nominálnych |
| Rozsah prevádzkového napätia |
Minimum: 10,8 V dc | Maximálne: 31,2 V dc |
| Spotreba energie |
Režim vysielania (maximum): 17 W | Pohotovostný režim: 7 W | Režim spánku (platí len pre radary pripojené cez Wi-Fi): 2 W |
| Vodeodolný |
IPX6 |
| Rozsah prevádzkových teplôt |
-10 °C až +55 °C |
| Rozsah skladovacích teplôt |
-25 °C až +70 °C |
| Ďalšie podmienky skladovania |
Skladujte vo zvislej polohe; neblokujte vetracie otvory na spodnej strane |
| Vlhkosť |
Až 95 % pri 35 °C |
| Maximálna rýchlosť vetra |
100 kts |
| Rozsahové stupnice |
1/16, 1/8, 1/4, 3/8, 1/2, 3/4, 1, 1,5, 2, 3, 4, 6, 8, 12, 16 a 24 námorných míľ |
|
VYSIELAČ |
|
|---|---|
| Typ |
X-pásmový polovodičový vysielač s technológiou pulznej kompresie |
| Vysielacia frekvencia |
9354 MHz až 9446 MHz |
| Špičkový výstupný výkon |
20W |
| Duplexer |
Cirkulátor |
| Šírka impulzov (3 dB) |
40 ns až 14,7 us |
| Dĺžky cvrnkania |
400 ns až 22 nám |
| Frekvencia opakovania impulzov |
920 Hz až 5900 Hz |
| Cvrlikanie šírky pásma |
Až 32 MHz |
| Pohotovostný režim |
vOtáčanie skenera - VYPNUTÉ | Prenos skenerom - VYPNUTÝ | Wi-Fi pripojenie - ZAPNUTÉ |
| PRIJÍMAČ | |
|---|---|
| IF frekvencia |
26 MHz |
| Hlukové číslo |
Menej ako 4 dB |
| ANTÉNA | |
|---|---|
| Typ |
Opravné pole |
| Šírka lúča (nominálna) |
Horizontálne: 4,9° | Vertikálne: 20° |
| Polarizácia |
Horizontálne |
| Rýchlosť rotácie |
24 ot./min |
| SLEDOVANIE CIEĽA | |
|---|---|
| Sledovanie cieľa |
Sledovanie 10 súčasných radarových cieľov |
| VYSIELAČ | |
|---|---|
| Typ |
X-pásmový polovodičový vysielač s technológiou pulznej kompresie |
| šírka pásma CHIRP |
Až 32 MHz |
| Pohotovostný režim |
Otáčanie skenera - OFF, Prenos skenera - OFF, Wi-Fi link - ON |
| Duplexer |
Cirkulátor |
| Vysielacia frekvencia |
9354 MHz až 9446 MHz |
| Frekvencia opakovania impulzov |
920 Hz až 5900 Hz |
| CHIRP dĺžky |
400 ns až 22 us |
| Šírka impulzov (3 dB) |
40 ns až 14,7 us |
| Špičkový výstupný výkon |
20 W |
| ENVIRONMENTÁLNE | |
|---|---|
| Vlhkosť |
Až 95 % pri 35 °C |
| Ďalšie podmienky skladovania |
Skladujte vo zvislej polohe; neblokujte vetracie otvory na spodnej strane |
| Hodnotenie vodotesnosti |
IPx6 |
| Rozsah skladovacích teplôt |
-25 °C (-13 °F) až +70 °C (158 °F) |
| Maximálna rýchlosť vetra |
100 kts |
| Rozsah prevádzkových teplôt |
-10 °C (14 °F) až +55 °C (131 °F) |
| Rozsahové stupnice |
1/16, 1/8, 1/4, 3/8, 1/2, 3/4, 1, 1,5, 2, 3, 4, 6, 8, 12, 16 a 24 námorných míľ |
| SLEDOVANIE CIEĽA | |
|---|---|
| Sledovanie cieľa |
Sledovanie 10 súčasných radarových cieľov. |
| ZHODA | |
|---|---|
| Normy (Kanada) |
RSS238 Iss. 1, osvedčenie o technickom prevzatí |
| Normy (Európska únia a EZVO) |
Smernica o rádiových zariadeniach 2014/53/EÚ, osvedčenie o stanovisku |
| Normy (Austrália/Nový Zéland) |
Vyhlásenie o zhode ACMA, úroveň zhody 3 |
| Normy (USA) |
47CFR FCC časť 2 a časť 80, osvedčenie o schválení |
| ANTÉNA | |
|---|---|
| Typ |
Patch Array |
| Šírka lúča (nominálna) |
Horizontálne: 4,9°, Vertikálne: 20° |
| Polarizácia |
Horizontálne |
| Rýchlosť rotácie |
24 ot./min |
| PRIJÍMAČ | |
|---|---|
| Hlukové číslo |
Menej ako 4 dB |
| IF frekvencia |
26 MHz |
| FYZICKÉ | |
|---|---|
| Priemer |
541,0 mm (21,3 palca) |
| Hmotnosť |
5,6 kg (12,35 libier) |
| Výška |
209,5 mm (8,25 palca) |
ČO JE V KRABICI?
| 1 |
Quantum Radome |
| 2 |
10 m (32,8 ft.) Napájací kábel |
| 3 |
Montážne skrutky M8 s pružnými podložkami a plochými podložkami x4 |
| 4 |
Dokumentácia |
