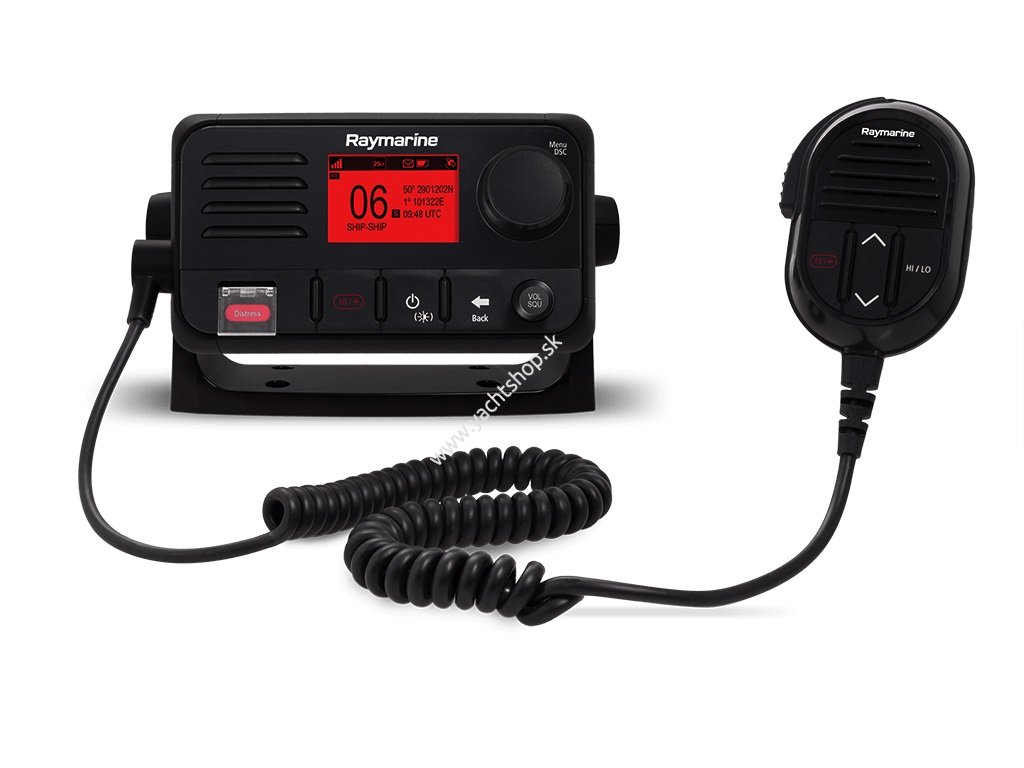

RAYMARINE RAY53 DCS - Vysielačka s ATIS a GNSS (GPS)
Kód: E70524Podrobný popis
Kľúčové vlastnosti
- Kompaktné námorné VHF s digitálnym selektívnym volaním
- Vstavaný prijímač GPS/GNSS s prípojným bodom pre voliteľnú externú anténu
- Sieť NMEA2000 a NMEA0183 pre integráciu s palubnými systémami
- Pripojenie zvukového výstupu pre voliteľný pasívny vzdialený reproduktor (A80542)
- Vrátane súprav na povrchovú montáž a montáž na čapy
- Štylizovaný tak, aby dopĺňal rodinu multifunkčných displejov Axiom
ENVIRONMENTÁLNE ŠPECIFIKÁCIE
| Prevádzková teplota | -20?C (-4?F) až +60?C (140?F) |
| Skladovacia teplota | -25?C (-13?F) až +70?C (158?F) |
| Relatívna vlhkosť | 95 % |
| Vodeodolný | IPx6 a IPx7 |
| Spojenia | 1x NMEA 0183 | 1x SeaTalkng ® / NMEA 2000 | 1x Audio (RCA) | 1x GNSS (GPS) anténa (TNC) |
MOC
| Nominálne napájacie napätie | 12 V dc (prepólovanie a ochrana proti prepätiu) |
| Rozsah prevádzkového napätia | 9 Vdc až 16 Vdc |
| Terajšia konzumácia | Menej ako 6 A pri vysokom výkone (13,6 V) Pohotovostný režim: 600 mA Príjem: 2 A |
VYSIELAČ
| Kanály | Všetky dostupné americké, medzinárodné a kanadské morské pásma VHF |
| Frekvenčný rozsah | 156 000 MHz až 157,425 MHz / 155,500 MHz až 161,425 MHz (súkromné ??kanály) |
| Stabilita frekvencie | +/- 1,5 ppm |
| Kanálový rozstup | 12,5 kHz |
| Výstupný výkon | Nízky výkon – 1 W | Nastavenie vysokého výkonu — 25 W |
| Falošné misie | Lepšie ako –36 dBm pri 25 W (menej ako 0,25 ?W) |
| Maximálna odchýlka | +/- 5 kHz |
| Impedancia antény | 50 ohmov (typické) |
PRIJÍMAČ
| Typ prijímača | Super heterodyn s dvojitou konverziou |
| Kanály | Všetky dostupné americké, medzinárodné a kanadské morské pásma VHF |
| Frekvenčný rozsah | 156,050 MHz až 163,275 MHz / 155,500 MHz až 161,425 MHz (súkromné ??kanály) |
| Citlivosť | Lepšie ako 1 mikrovolt EMF @ 20dB SINAD |
| Squelch Sensitivity | Menej ako -2 dB? EMF |
| Hum a hluk | Lepšie ako –40 dB |
| Skreslenie zvuku | menej ako 10 % |
| Citlivosť prijímača | Vzdialenosť — 119dBm (0,25uV) @ 12dB SINAD (typická) Miestna — 110dBm (0,7uV) @12dB SINAD (typická) |
| Selektivita susedného kanála | Viac ako 70 dB |
| Odmietnutie falošnej odpovede | Viac ako 70 dB |
| Intermodulačné odmietnutie | Viac ako 70 dB |
REPRODUKTOR
| Výstupný výkon reproduktorov základňovej stanice | 2,5W (8Ω) |
| Výkon reproduktora Fistmic | 1W (16Ω) |
| Výkon externého reproduktora | 5W (8Ω) |
GNSS (GPS)
| Kanály | 72 |
| Studený štart | < 2 minúty |
| Citlivosť IC prijímača | –167 dBm (sledovanie) / –148 dBm (akvizícia) |
| Kompatibilita s GNSS | GPS | GLONASS | *Beidou |
| Kompatibilita SBAS | WAAS | EGNOS | MSAS |
| Špeciálne vlastnosti | Aktívne rušenie a redukcia rušenia |
| Prevádzková frekvencia | GPS L1 C/A | GLONASS L10F | Beidou B1 |
| Akvizícia signálu | Automaticky |
| Aktualizácia almanachu | Automaticky |
| Geodetický dátum | WGS-84 (alternatívy dostupné cez Raymarine MFD) |
| Obnovovacia frekvencia | 10 Hz (10-krát za sekundu súbežný GNSS) |
| Anténa | Interné — Keramický čip namontovaný v blízkosti hornej časti jednotky Externé — Pripojenie pasívnej antény cez konektor TNC |
| Presnosť polohy | Bez SBAS: <= 15 metrov 95 % času | S SBAS: <= 5 metrov 95 % času |
