ROZSAH HP: 40-300

ÚROVEŇ ZDVIHU: 3

TYP INŠTALÁCIE: 2-VRTÁK

ÚROVNE ZDVIHU:

• 1 = priemer

• 2 = Stredná

• 3 = maximum

VLASTNOSTI/VÝHODY:

• Dostane lode do lietadla rýchlejšie

• Udrží lode na rovine pri nižších rýchlostiach

• Zlepšuje holeshoty

• Maximalizuje stabilizáciu

• Šetrí palivo

• Podporuje bezpečnosť zvýšením viditeľnosti pri nižších rýchlostiach

• Znižuje chinewalking, sviňuchy, kavitáciu a ventiláciu

HYDROFOIL POHĽAD

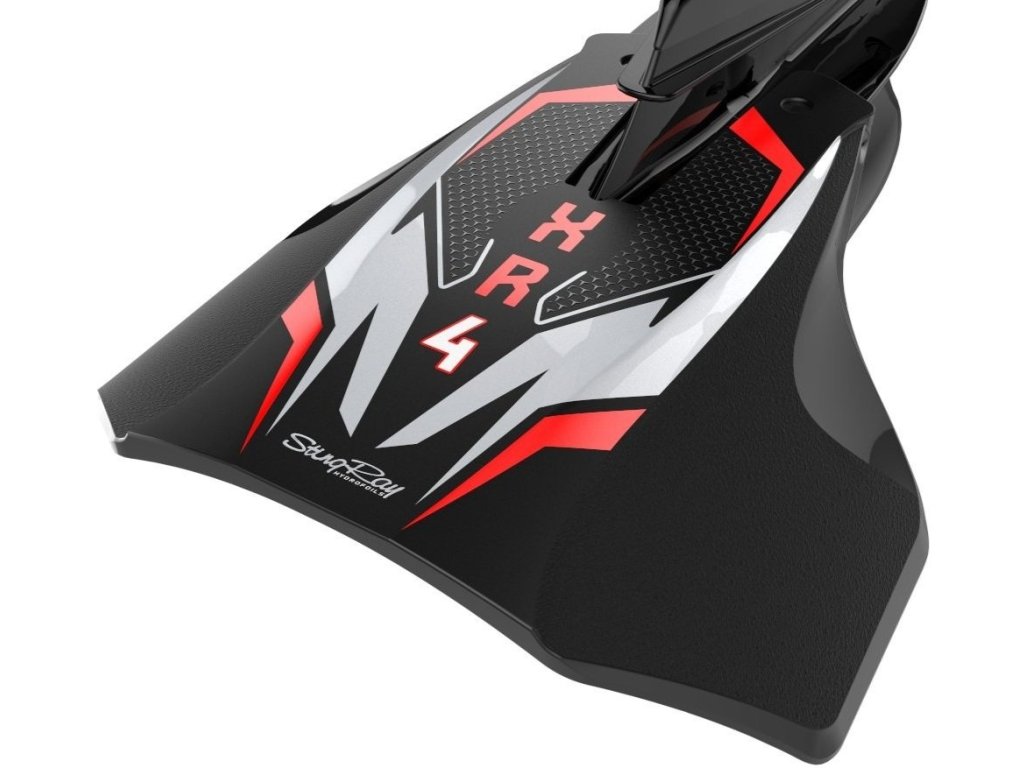

StingRay XR4 Hydrofoil je navrhnutý tak, aby poskytoval maximálny zdvih, vystrelil lode z diery rýchlejšie ako kedykoľvek predtým a udržal lode na rovine pri nižších rýchlostiach – čo vedie k výraznej úspore paliva! Porpoising, chinewalking, kavitácia a ventilácia sú redukované alebo eliminované – stabilizuje loď a poskytuje bezpečnejšiu a pohodlnejšiu jazdu. Pre člny, ktoré ťahajú hľuzy, lyžiarov alebo wakeboardistov, StingRay XR4 Hydrofoil pomáha rýchlejšie ich vytiahnuť, vyhladzuje brázdu pre príjemnejšie ťahanie a zvyšuje viditeľnosť vodiča tým, že sa predná časť člna dostane skôr dole. Ťažké kolotoče a stredové konzoly smerujúce do oceánu môžu ťažiť z maximálneho zdvihu, ktorý poskytuje StingRay XR4 Hydrofoil. Sklopené krídla tiež tesne obklopujú podperu, Vďaka tomu je ideálnym riešením pre lode, ktoré majú problémy s kavitáciou – bežný problém, ktorý sa vyskytuje na pontónových a tritónových lodiach. Grafický balík novej generácie poskytuje najpokročilejšiu grafiku v odvetví a zároveň dopĺňa štýl, ktorý nájdete na nových prívesných motoroch. Metóda 2-skrutkovej inštalácie je najbezpečnejšia a najjednoduchšia inštalácia v tomto odvetví, ktorá vám dáva istotu a pokoj na vode – zaručene, že nikdy nezostanete z motora! StingRay XR4 Hydrofoil, skonštruovaný s najnovšou technológiou krídlových krídel, poskytuje špičkové zvýšenie výkonu, štýl novej generácie a zaplatí za seba úsporou paliva – vďaka čomu je toto jedno z najvýkonnejších doplnkov, ktoré môžete pridať k svojej lodi! Grafický balík novej generácie poskytuje najpokročilejšiu grafiku v odvetví a zároveň dopĺňa štýl, ktorý nájdete na nových prívesných motoroch. Metóda 2-skrutkovej inštalácie je najbezpečnejšia a najjednoduchšia inštalácia v tomto odvetví, ktorá vám dáva istotu a pokoj na vode – zaručene, že nikdy nezostanete z motora! StingRay XR4 Hydrofoil, skonštruovaný s najnovšou technológiou krídlových krídel, poskytuje špičkové zvýšenie výkonu, štýl novej generácie a zaplatí za seba úsporou paliva – vďaka čomu je toto jedno z najvýkonnejších doplnkov, ktoré môžete pridať k svojej lodi! Grafický balík novej generácie poskytuje najpokročilejšiu grafiku v odvetví a zároveň dopĺňa štýl, ktorý nájdete na nových prívesných motoroch. Metóda 2-skrutkovej inštalácie je najbezpečnejšia a najjednoduchšia inštalácia v tomto odvetví, ktorá vám dáva istotu a pokoj na vode – zaručene, že nikdy nezostanete z motora! StingRay XR4 Hydrofoil, skonštruovaný s najnovšou technológiou krídlových krídel, poskytuje špičkové zvýšenie výkonu, štýl novej generácie a zaplatí za seba úsporou paliva – vďaka čomu je toto jedno z najvýkonnejších doplnkov, ktoré môžete pridať k svojej lodi!

INŠTALÁCIA

HYDROFOIL STINGRAY XR4

VAROVANIE: PRI VŠETKÝCH INŠTALÁCIÁCH MOTORA SA UISTITE, ŽE JE MOTOR ČLNA VYPNUTÝ,

VYPÍNAČ KILL JE VYPNUTÝ A RADENIE rýchlostného stupňa JE V NEUTRÁLNEJ POLOHE.

POTREBNÉ NÁSTROJE:

• Hlavový skrutkovač Phillips

• Vŕtačka a 1/4” vrták

• 7/16” zásuvka a račňa

INŠTALAČNÝ HARDWARE:

• (2) Nylonové šesťhranné matice

• (2) 1/4-20 x 1” skrutky z nehrdzavejúcej ocele

• (2) 1/4” ploché podložky z nehrdzavejúcej ocele

POSTUP INŠTALÁCIE:

1. Skontrolujte, či je súčasťou dodávky všetok inštalačný hardvér.

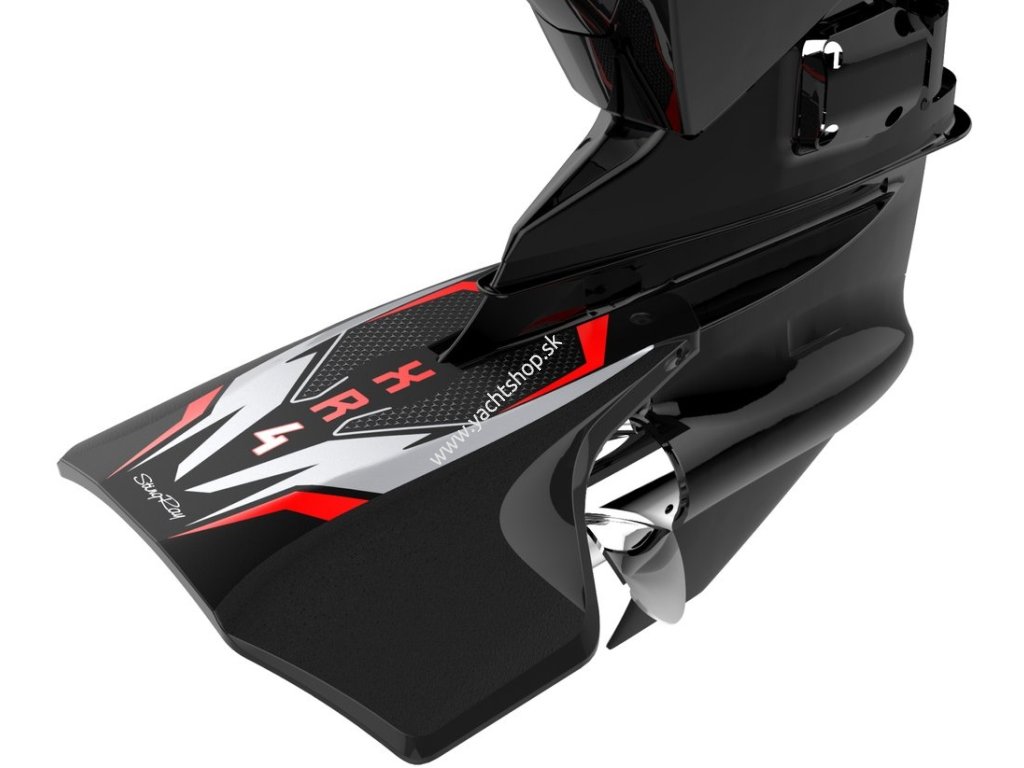

2. StingRay XR4 Hydrofoil nasuňte na kavitačnú platňu čo najviac dopredu tak, aby farebná grafická strana smerovala nahor.

3. Pomocou vŕtačky a 1/4” vrtáku prevŕtajte kavitačnú platňu pomocou dvoch otvorov na hornej strane krídlovej plachty ako vodidla. Počas vŕtania dbajte na to, aby bol vrták kolmo na kavitačnú platňu.

4. Umiestnite skrutky 1/4-20 x 1” z nehrdzavejúcej ocele cez otvory na vrchnej strane krídlovej krídlovej plachty a na každú skrutku zo spodnej strany krídlovej krídelníka pripevnite plochú podložku a nylonovú maticu. Pomocou krížového skrutkovača a 7/16” objímky a račne zaistite skrutky utiahnutím nylonových šesťhranných matíc.

5. PRED PREVÁDZKOU skontrolujte vôľu vrtule pomalým otáčaním vrtule rukou, aby ste sa uistili, že medzi StingRay XR4 Hydrofoil a vrtuľou nedochádza k interferencii.

UPOZORNENIE:

Tento produkt by mal zlepšiť výkon vášho člna/motora.
