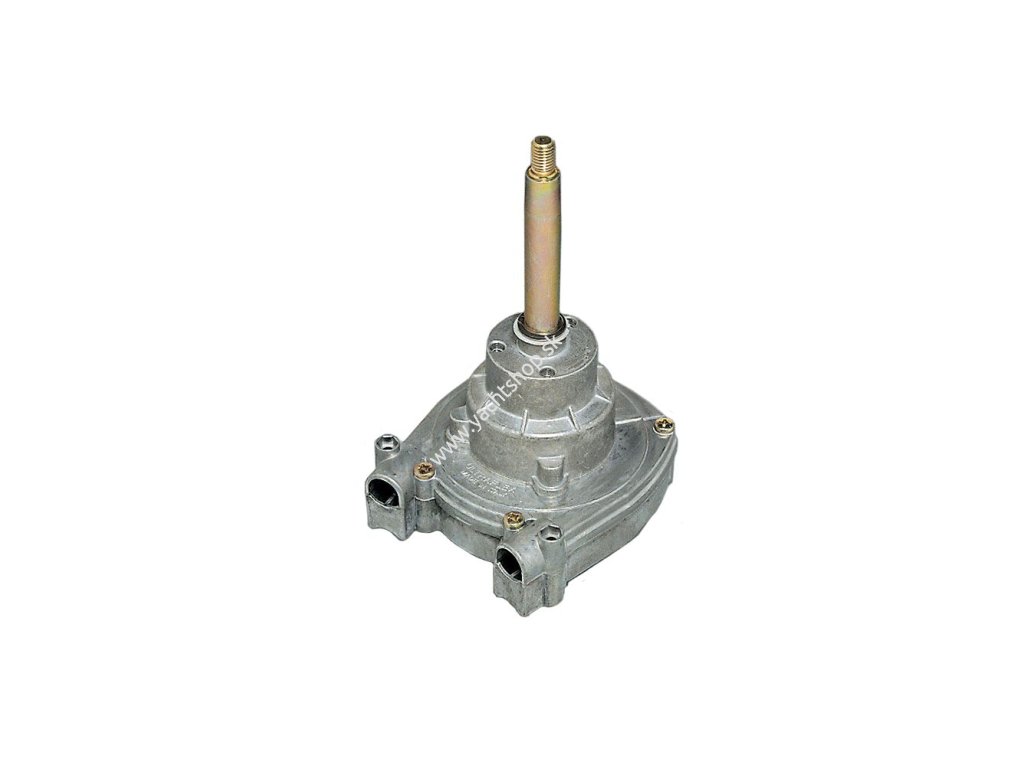

ULTRAFLEX Rotačná prevodovka riadenia T73NRFC 38869M Steering system

Cenovo výhodná alternativa k hydraulickým systémom. Vďaka patentnému aretačnému systému od Ultraflex je prevzatá sil tlaku z kormidla, která vzniká normálným spôsobom pomocou "Holeeffekt" lodného šroubu. Na základe tohoto nie je nutná neustálá kontrola riadenia.

Preto je ideálné pre velké Aussenborder s veľkou plochou lodného šroubu a vysokým Holeeffekt. Stredová poloha riadiacej hriadele radí tento systém k nejkompaktnejším svojej triedy. TZ3NR a T74NR zodpovídajú bezpečnostným predpisom ABYC a sú vhodné pre vnútorné a vonkajšie motory, i pre Z pohony. Riadenie však nesmie byť použité u motorizovaných člnov, ktorých motory majú vyšší PS, aký je pre člun povolený. Pre člny rýchlejšie ako 50 míl/hod. by mal byť použitý riadiaci systém dvojitým káblom (T74NRFC).

Vlastnosti a technické údaje:

• standardná kónická rukoväť 3/4
• montáž možná s uhlom sklonu 90° nebo 20°
• asi 3,8 otočok kormidla zľava do prava
• výška zdvihu 228 mm
• max. priemer kormidla 508 mm
• max. sila, ktorá pôsobí na riadiacu páku: 3300 N (340 kg)
• vhodný riadiaci kábel M66

A COMPLETE STEERING SYSTEM CONSISTS OF:

• Steering helm:

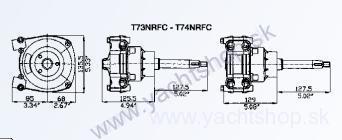

T73NRFC - 38869M single cable steering helm

T74NRFC - 38870W dual cable steering helm

• Mounting bezel:

X34 - 36654B - black, 90° mounting

X34W - 40654C - white, 90° mounting

X91 - 42850N - chrome, 90° mounting

X35 - 36655C - black, 20° mounting

• Steering cable: M66

NOTE: two M66 are needed with the T74NRFC system

• Optional steering wheel

• Engine connection kits

FEATURES AND TECHNICAL SPECIFICATIONS:

• Easy and safe steering : a patented anti-feedback mechanism eliminates the continuous load on the operator caused by the propeller torque

• Fast connect, simple installation

• Compact rotary helm unit: the central location of the steering shaft makes these systems the most compact in their class

• Most suitable where clearance is limited

• Ideal for outboards and surfacing propellers

• Optional 90° or 20° installation

• Standard 3/4” tapered shaft

• All stainless steel cable output ends

• Made exclusively in corrosion resistant materials

• Lock-to-lock steering wheel turns: approx 3,8

• Stroke: 228 mm (9”)

• Maximum allowable steering wheel diameter: 406 mm (16”)

• Minimum steering cable bend radius: 200 mm (7.9”)

• T73NRFC and T74NRFC steering systems are not to be used on boats equipped with engines that exceed the maximum horsepower rating of the boat

• For boats faster than 50 mph Ultraflex hydraulic steering systems are recommended

• Available in package with ROTECH-III

• Exceeds EN 28848 safety standards

• Exceeds ABYC P17 safety standards
